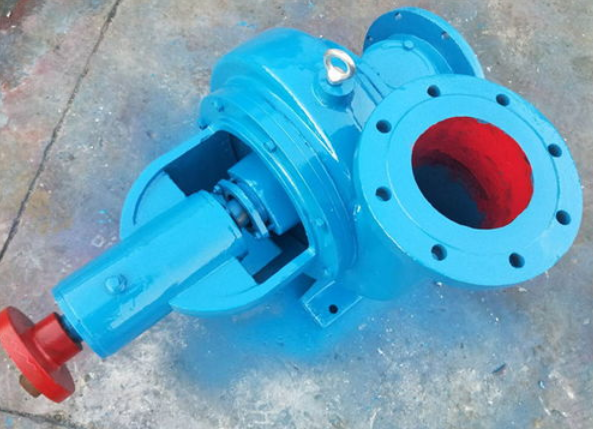

軸向投影圖常簡稱軸向投影圖，是用圓柱投影法將紙漿泵的葉輪轉輪投影到通過轉軸的平面上。葉片軸向投影是保持葉片徑向尺寸不變，旋轉后貼在軸向面上。實際上，葉片入口和出口邊緣的軸向投影以及蓋板和軸向表面之間的交線構成了整個葉片的軸向投影。至于葉片的彎曲，要用平面投影來表示。
平面投影圖通常被稱為平面圖，它將轉輪投影在垂直軸的平面上。在投影平面上，反映了徑向和周向的形狀。葉輪的平面投影可以看做是拆下前蓋后，從葉輪上沿軸向吸人的結果。
與葉輪轉輪幾何形狀直接相關的尺寸有:葉輪進口直徑Do，進出口直徑D，，葉片D2，葉片進出口寬度B1，b2，葉片進出口設置角度，風力，葉片數Z，螺距to。
為了進一步分析液體在葉輪內的流動，我們可以采用化整為零的方法，即將葉輪內的流動進行分層。假設各層液體互不摻雜，當層數較多時，將得到微元流動層。這個流層符合流面的性質——其上任意一點的速度都與其相切，所以流層就是流面。顯然，葉輪前后蓋板的內旋轉面是邊界流面。從前蓋板到后蓋板可以分離出任意數量的相似流動表面。這樣，對葉輪內流動的研究可以簡化為對幾種不同流面上/流動的研究。幾個流面上的流動可能完全不同，但研究方法是一樣的。
