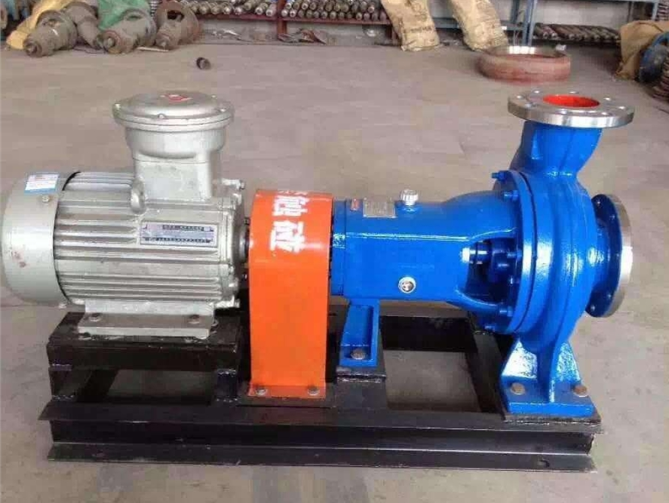

紙漿泵葉片進口位置如何確定？今天，程躍泵業將為您分析紙漿泵葉片進口邊緣的位置以及進口放置角度的確定。
1.葉片進口邊緣的確定。畫出軸向平面圖后，可根據以下原則確定葉片進口邊緣的位置:
(1)入口邊緣上的所有點落在同一軸向平面上，但不必在同一軸向平面上。同時，盡量使葉片入口邊緣和出口邊緣之間的幾條流線的長度相等。
(2)入口邊緣和流線之間的角度優選為90°。
(3)從鑄造的角度來看，入口側的軸向平面投影的形狀優選為直線。但為了滿足進口邊緣與軸線流線夾角為90°的要求，也可以設計成曲率半徑較大的圓弧。
(4)葉片進口邊緣應向吸人口方向適當延伸，以提高葉輪的抗汽蝕能力，減少泵的性能曲線出現駝峰的可能性。
(5)進口邊緣與前蓋流線的交點一般落在比葉輪進口所在圓周直徑大1-2 mm的圓上。
總的來說，同時滿足上述原則的可能性不大，只能適當考慮。
2.葉片進口安裝角的確定葉片進口邊緣位置確定后，葉片進口處各流線的相對速度角可按下式計算:
選擇直角有以下三個原因:
(1)采用正攻角可以增加葉片進口角，減少葉片彎曲，從而增加葉片進口流通面積，減少葉片擁擠，降低葉片進口流速。
(2)在設計流量下，液體將在葉片進口后面以正角度流出，如圖5-6所示。因?yàn)楹髠?cè)是葉片通道的低壓側，這里形成的旋渦不易向高壓側擴散，所以旋渦是穩定的、局部的，對空化的影響很小。相反，當攻角為負時，產生的旋渦是不穩定的，對空化有很大影響。
(3)采用正攻角可以改善大流量下的工作條件。如果泵經常以大流量運行，則應選擇較大的攻角。
