紙漿泵廠家-水力機械局部包括泵的人口和出口接收、泵殼、法蘭、葉輪、導葉、泵軸、徑向軸承及熱屏組件，其根本功用是將泵軸的機械能傳送給流體并變?yōu)榱黧w的靜壓能。泵殼、導葉、進水導管、葉輪均為不銹鋼鑄件.泵軸為不銹鋼鍛件。導葉焊在泵殼上，葉輪裝在泵軸上。反響堆冷卻劑山泵底部的進口接收吸人.依托裝在泵軸下部的葉輪抽送，經導葉從泵殼側的出口接收排出。進水導管的上端固定在導葉上，下端對準泵殼進口接收中間線，將反響堆冷卻劑引人葉輪。

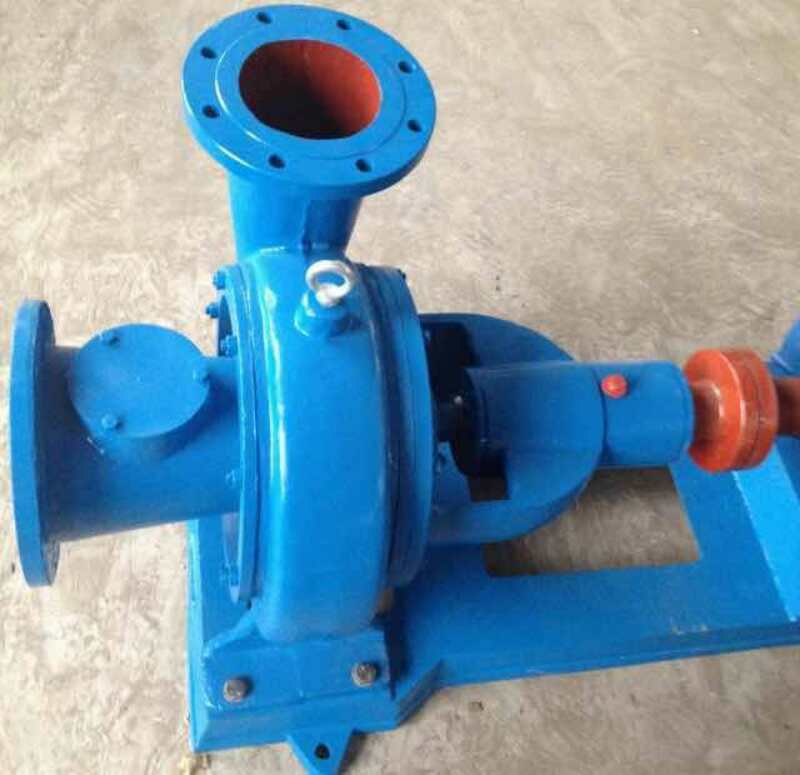

泵的表示圖
(1)泵殼泵的外殼容納并支撐著泵的水力部件，是反響堆冷卻劑系統壓力邊境的一局部。泵殼是一個不銹鋼鑄件，其出人口接收焊接在一回路系統管道上。冷卻劑從泵殼底部沿葉輪軸線流人，向上經導流管進人葉輪。經過葉輪后的冷卻劑經導葉后經過與葉輪成切線方向的出口接收排出。
泵殼是一種重型鑄鋼件.泵殼在高壓、高溫、強腐蝕、強輻照的惡劣條件下工作.在瞬態過程中遭到溫度、壓力交變載荷的沖擊作用。它屬于核I級安/全部件，應依照ASM E標準第三卷一冊的請求停止設計、制造和檢驗。
目前采用近似球面的回轉對稱泵體，不用蝸殼泵體。前者受力條件好、工藝性好，廢品率高，且保證了泵體的強度和牢靠性，但可能降低一點效率。選擇泵殼資料也要慎重，普通采用18-8型不銹鋼。西屋公司采用奧氏體不銹鋼。原聯邦德國某廠采用低合金鋼做母休。內外表再堆焊一層不銹鋼。對泵體鑄件除作資料剖析實臉外.還應作射線、著色、超聲波、磁粉探傷等檢驗。泵殼的進出口接收與主管道焊接在一同，焊接和熱處置等都要按ASME標準規則的技術條件停止。主泵組裝后，須停止液壓實驗.實驗壓力為設計壓力的1.25倍;還要停止性能實驗.須使各項指標都到達設計請求。實驗終了后，應對零部件停止復檢。
(3)吸人導流管和導葉吸人導流管是一個不銹鋼圓筒，用螺栓固定在泵殼的內側，它把吸人流體引進葉輪中間。吸人導管和葉輪吸人接收之間由迷宮密封環阻撓從排出室向吸人室的流體泄配。
導葉由不銹鋼鑄造而成，它有12個葉片，位于葉輪外側。導葉的作用是降低在擴壓葉片之間的延伸流道中的流體流速，把流體的速度頭轉換成靜壓頭。導葉末端與泵殼焊在一同。
(4)泵軸承泵的徑向軸承為泵軸提供徑向支承和對中。泵軸承浸沒在水中并位于熱屏與軸封之間，它是水光滑軸承，由司太立合金堆焊的不銹鋼軸頸和石墨環軸瓦構成的套殼組成。軸承裝置在一個球形座內.當泵軸有一些傾斜時.軸瓦表面面的球面可自調對中.這樣能校正泵·電動機組軸線的不對中。石摸環軸瓦由水光滑和冷卻，所以經過軸承的水堅持低溫是很重要的，由于高溫會毀壞石墨環并使軸承損壞。所用的軸承冷卻水由化學和容積控制系統(RCV)的軸封注人水的一局部提供。
